卷烟滤棒用丝束的原料——二醋酸纤维素片（简称“二醋片”），其技术要求极为严格和精细，直接决定了后续丝束的加工性能、滤棒的成型质量以及最终的过滤效率和抽吸体验。

以下是二醋片核心技术要求，通常从化学指标、物理指标和应用性能指标几个维度进行控制：

一、 化学指标（核心基础）

这是二醋片品质的根基，确保材料的一致性和反应活性。

1.醋酸含量（结合酸值）：

范围：通常要求在 53.5% - 55.5% （具体数值因厂家和牌号略有差异）。

意义：这是区分一醋、二醋、三醋的关键指标。醋酸含量直接影响二醋片的溶解度、粘度、羟基活性。含量过低，亲水性太强，热塑性差；含量过高，则与增塑剂（三醋酸甘油酯）的相容性变差，影响丝束的粘接成型。

2.游离酸（以乙酸计）含量：

要求：非常低，通常 < 0.05%。

意义：游离酸过高会腐蚀生产设备，影响丝束的白度和稳定性，并在后续加工中产生不良气味。

3.粘度（或聚合度）：

表示方法：通常测试其在一定浓度溶剂（如丙酮）中的溶液粘度，或计算其平均聚合度。

范围：根据所需丝束的强度、硬度有不同的牌号（如高粘度、中粘度、低粘度）。聚合度范围通常在 180 - 250 之间。

意义：粘度直接决定最终丝束的力学强度和韧性。粘度过低，丝束易断，滤棒硬度不足；粘度过高，纺丝困难，丝束手感僵硬。

4.水分含量：

要求：通常控制在 1.0% - 4.0% 之间（具体根据储存和运输条件约定）。

意义：水分影响二醋片的储存稳定性、流动性以及在丙酮中的溶解速度。水分过高易结块，过低可能产生静电。

5.灰分含量：

要求：极低，通常 < 0.05%。

意义：灰分代表无机盐杂质，过高会影响纺丝液的过滤性能和喷丝板寿命，并可能影响丝束的热稳定性与白度。

6.溶解性与溶液澄清度：

要求：在特定浓度的丙酮溶液中必须完全溶解，形成均匀、透明、无杂质、无色或微黄的溶液。

意义：这是纺丝液制备的前提。不溶物或浑浊会导致纺丝断头、丝束有疵点，严重堵塞滤芯。

二、 物理与外观指标

1.外观：

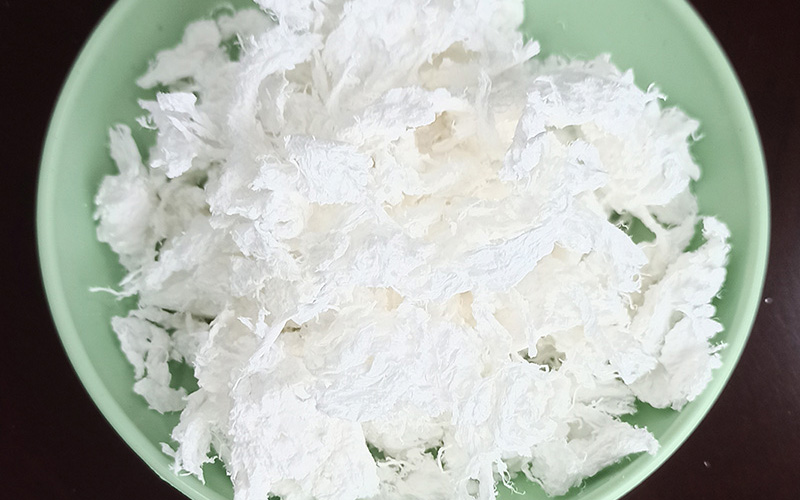

形态：白色或微黄色，片状、颗粒状或絮状（片状最常见）。

要求：色泽均匀一致，无黑点、焦粒、金属屑等可见杂质。

2.堆密度：

意义：影响仓储体积和投料计量的准确性。

3.粒度分布：

意义：影响溶解速度的均匀性。要求分布相对集中，避免细粉过多（易扬尘、易爆炸）或过大颗粒（溶解慢）。

三、 应用性能指标（最终评判标准）

这些指标通过模拟或实际纺丝、成型过程来评价。

1.热塑性：

意义：在增塑剂（三醋酸甘油酯）作用下，二醋片/丝束能在特定温度下软化粘接，这是滤棒固化成型的根本。要求其热塑窗口（软化开始到熔融的温度范围）适中，既保证良好成型，又避免高温分解。

2.与增塑剂的相容性：

要求：二醋片必须能与三醋酸甘油酯快速、均匀地吸收和结合。

测试：常通过测定“增塑剂吸收速度”和“增塑剂保留率”来评估。

3.过滤性能相关：

虽然过滤效率更多由丝束单旦、截面形状和滤棒结构决定，但二醋片本身的分子量分布均匀性、无凝胶颗粒等特性，是生产出均一、稳定丝束的基础，从而间接保证了滤棒过滤性能的稳定性。

四、 安全与卫生指标

1.重金属残留：对铅、砷、汞等有极其严格的限量要求。

2.有机溶剂残留：生产过程中使用的甲醇、二氯甲烷等溶剂残留必须低于安全标准。

3.生物安全性：材料需符合食品接触材料或相关行业安全标准。

总结

卷烟滤棒用二醋片是一种高技术规格的专用化学品。其技术要求的核心在于：

高纯度与均一性：化学指标严格，批间差异极小。

精确的分子结构控制：通过醋酸含量和粘度精准调控其热塑性和力学性能。

卓越的应用适配性：必须完美适配“丙酮干法纺丝”工艺和“增塑剂热固化成型”工艺。

各家烟用丝束生产商（如塞拉尼斯、伊士曼、睿阳等）都有其内部更为详尽的牌号规格书，上述要求是行业的通用核心标准。烟厂和滤棒厂会根据自身设备、产品设计（如细支烟、爆珠烟对滤棒的不同要求）来选择特定牌号的二醋片制成的丝束。
